L.X1 TK Skříně pro topné kabely

Standardní průmyslové svorkovnicové skříně L.X1 TK se používají pro napájení, spojování a větvení topných kabelů. Vyrábí se v několika standardních variantách uvedených níže.

Pokud Vám žádná z našich standardních variant nevyhovuje, je možné vyrobit skříň na objednávku.

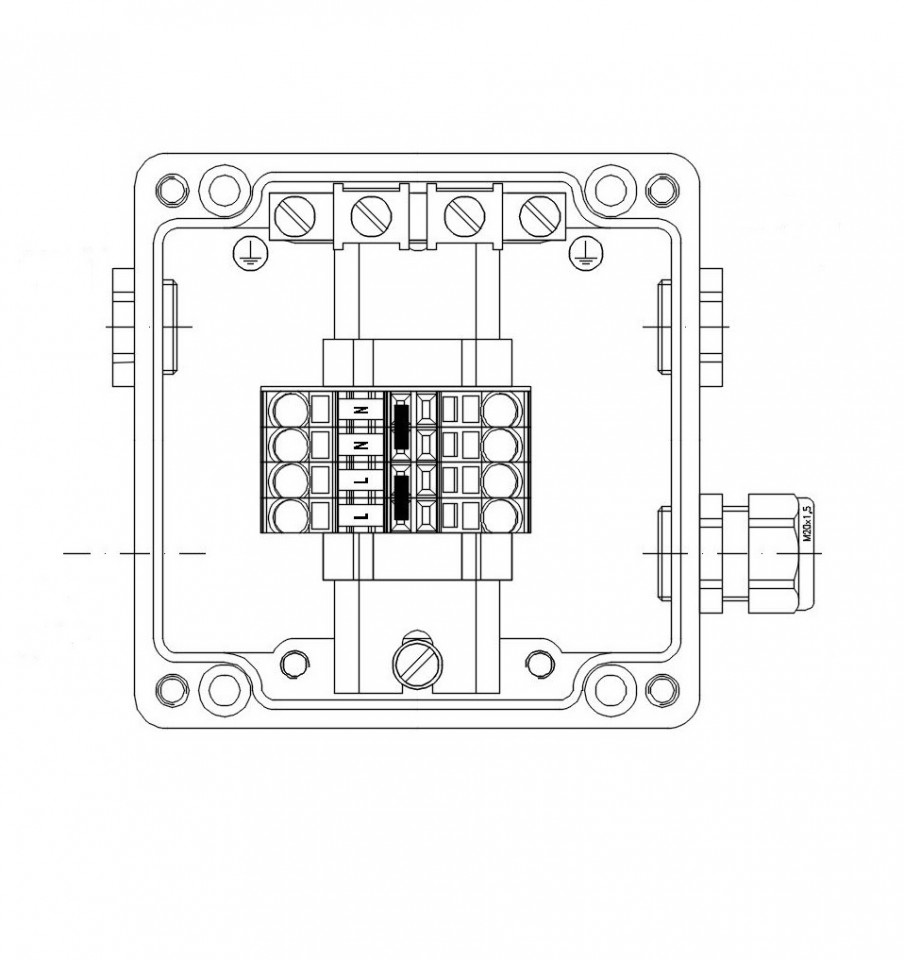

L20X1 TK1L/04 Pro topný kabel FSM, FSLe, FSR, FSE, FS+, FSU
  • Velikost skříně: 120 x 122 x 90 mm (š x v x h)
  • Skříň z polyesteru tvrzený skelnými vlákny, barva šedá ( RAL 7000 )
  • Vývodky 1x M25  (pro průměr kabelu 9 až 17 mm, napájení)
  • 2 ks zátka M20
  • 1 ks závit M20
  • 4 ks svorek 2x4/6mm2 (L, L, N, N)
  • 1 lišta (PE)
L20X1 TK1L Pro topný kabel BSX, KSX, HTSX, VSX, HPT
  • Velikost skříně: 120 x 122 x 90 mm (š x v x h)
  • Skříň z polyesteru tvrzený skelnými vlákny, barva šedá ( RAL 7000 )
  • Vývodky 1x M25  (pro průměr kabelu 9 až 17 mm, napájení)
  • 2 ks zátka M25
  • 1 ks závit M25
  • 4 ks svorek 2x2,5/4mm2 (L, L, N, N)
  • 1 lišta (PE)
Technická data

Základní přehled

  • Stupeň krytí IP 66
  • Teplota okolí - 40 až + 40 °C, jiné na vyžádání
  • Materiál Polyester tvrzený skelnými vlákny, barva šedá ( RAL 7000 )

Elektrická data

  • Jmenovité napětí 500 V
  • Jmenovité zatížení 32 A
